JPWS301 SF6气体微水综合在线监测系统
JPWS301 SF6气体微水综合在线监测系统，该装置能够对GIS中SF6气体的湿度、密度、压力和温度进行实时数据采集、现场显示、数据远传、故障报警与闭锁信号传输、后台数据显示与趋势分析，为状态检修和智能电网建设提供可靠信息与依据。
◆产品优点：
体积小巧
抗干扰能力强
具有自校准功能
耐高低温，适用于室外环境
可植入一次设备，构成智能断路器组件。
◆产品功能：
（1） 在线监测SF6气体湿度 密度 温度
（2） 后台显示实时数据 历史数据 变化趋势
（3） 低压报警 闭锁报警 泄露报警
（4） 自校准 防水 防尘 防爆 耐高低温 抗干扰
◆技术指标：
序号 | 技指标项目 | JPWS301 型SF6气体微水综合监测装置 |
1 | 湿度测量范围 | 1～2,000 μL/L（ppmv） |
2 | 湿度测量精度 | ≤ ±2.5％（FS） |
3 | 湿度报警门限 | 自由设定 |
4 | 密度测量范围 | 0.01～1.00 MPa |
5 | 密度测量精度 | ≤ ±5‰（FS） |
6 | 密度报警闭锁信号 | 自由设定 |
7 | 温度测量精度 | ± 1℃ |
8 | 通讯方式与通讯速率 | RS-485通讯总线；2,400～9600 bps |
9 | 电源电压 | DC 5.5V/24V |
10 | 工作环境 | 0.10～1.00 MPa；-50 ℃～＋55 ℃；≤95％RH |
◆系统构成：
系统由JPWS301 型微水综合监测装置和IED主机构成。该装置通过三通安装于断路器补气口或检测口，通过IED主机为其供电、现场显示和通讯转接，也可单独选用，在后台直接供应24V或5.5V直流电源的条件下，直接接入数字变电站后台监控系统。

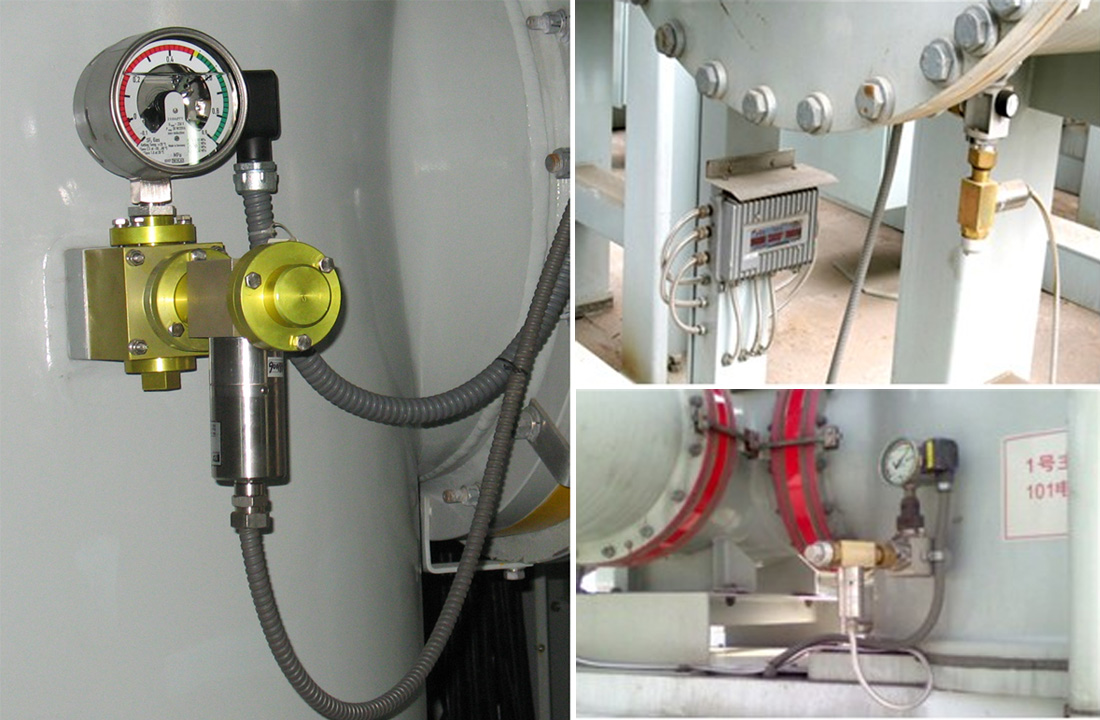

◆现场安装图：
