JP3000智能断路器综合在线监测系统
JPMD302 SF6气体密度在线监测系统
JPMD302型SF6气体密度传感器根据SF6气体压力非线性特性进行温度补偿。该传感器采用高精度的压力和温度传感器采集密闭容器内气体的温度、压力等参量,并通过内置的MCU进行运算而取得SF6气体的密度和修正到特定温度的( 通常取20°C )气体压力。
传感器使用RS485总线传输数字量测量值, 减少了模拟量传输过程中弓|入的误差。同时监测器由于具备高可靠性和长期稳定性, 避免了一-些不必要的定期校准等工作。
作为本传感器的一个重要特性,接触部件采用全焊接结构，彻底的杜绝了漏气的隐患,用户可以放心使用。传感器的EMI特性按照GB/T17626标准各项要求测试。
◆ 应用场合
SF6密闭容器气体密度在线监测
室内或室外SF6气体GIS或HGIS
◆ 特点
密度测量范围 :0~80g/L
压力测量范围:0~1.1MPax
输出信号:RS485
防护等级:IP65
接触部件全焊接结构，无泄漏隐患
长期稳定性好，EMI性能优异

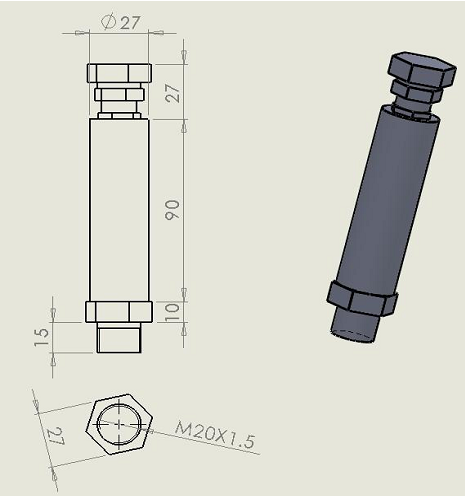

◆ 传感器尺寸图(Unit:mm)

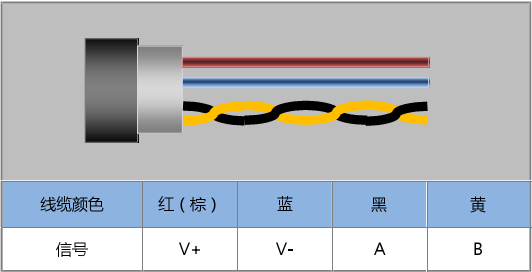

◆ 线缆描述，RS485
◆ JPMD302型密度传感器技术指标表
| 指标 | 说明/值 |
| 密度测量范围 | 0~80 g/L |
| 压力测量范围 | 0~1.1 MPa abs.at 20°C |
| 压力过压范围 | Max. 3.4 MPa abs. |
| 压力测量精度 | ≤±0.5%(FS)，全温区≤±1%(FS) |
| 温度测量精度 | ±1℃ |
| 壳体材料、重量 | 316L不锈钢; 0.6 kg |
| 防护等级 | IP65 |
| 电源电压 | 24V DC ( 9~36V DC) |
| 电源电流 | 3mA，峰值25mA |
| 接口与通讯速率 | RS-485总线; 2,400 bps ( 9,600 ) |
| 工作环境 | 0~1.10 MPa; -40℃~ +60℃ ; ≤95%RH |
| 气体接口 | M20×1.5（可定制） |
| 直径/高度 | φ27 mm×100mm |
| 电磁兼容性 | 符合GB/T17626标准要求 |
| GB/T 17626.2静电放电抗扰度（IV） | |
| GB/T 17626.3射频辐射抗扰度（III） | |
| GB/T17626.4电快速瞬变脉冲群抗扰度（III） | |
| GB/T 17626.5浪涌抗扰度（III） | |
| GB/T 17626.6射频传导抗扰度（II） | |
| GB/T 176268工频磁场抗扰度（IV） |

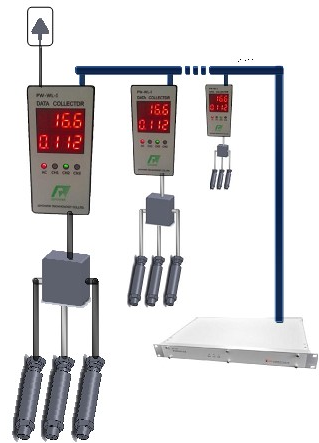

◆ 典型工程接线示意图
