JPBPD502变压器局部放电在线监测系统通过采用超高频天线检测及接收变压器局部放电产生的超高频（UHF）信号，可实现对变压器局部放电故障的在线监测。该系统充分利用了超高频传感器技术、并结合了宁波理工在变压器在线监测方面的技术成果，使系统在传感技术、在线抗干扰、在线高速数据处理分析技术等方面具有自己的独到之处和领先性。

◆ 系统原理

传统的局部放电检测方法，测量频率低，且测量系统大多与电网结构有联系，因而易受电网等干扰信号的干扰。现场实验，表明变电站现场噪声水平通常低于200MHz，UHF检测技术的检测频率范围一般为500~1500MHz，可最大限度避开干扰信号。同时，由于超高频法实施中，传感器安置在变压器箱体内，变压器壳体的屏蔽作用，使这一方法的抗干扰能力大大优于目前传统局部放电监测方法，这对于实现变压器局部放电的在线监测是非常有利的。超高频频段丰富，信息量大，灵敏度高。

◆ 性能特点

● 采用超高频(UHF)检测技术,不受电晕干扰的影响,并可灵活选择检测频带,避开通讯信号的干扰;

● 采用监听级的UHF信号接收器,明显优于国内外同类产品的水平;

● 智能诊断技术,可自动识别放电类型,并提供三维PRPD和PRPS等最先进的分析图谱;

● 采用嵌入式结构,就地进行测量和处理,解决了以往工控机结构不适合现场运行的问题;

● 具备750kV大型变压器局放监测的运行经验,并及时检测到多起220kV变压器局放缺陷。

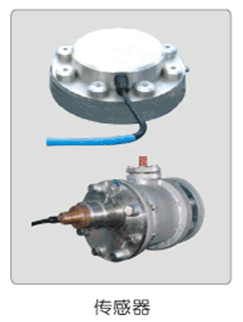

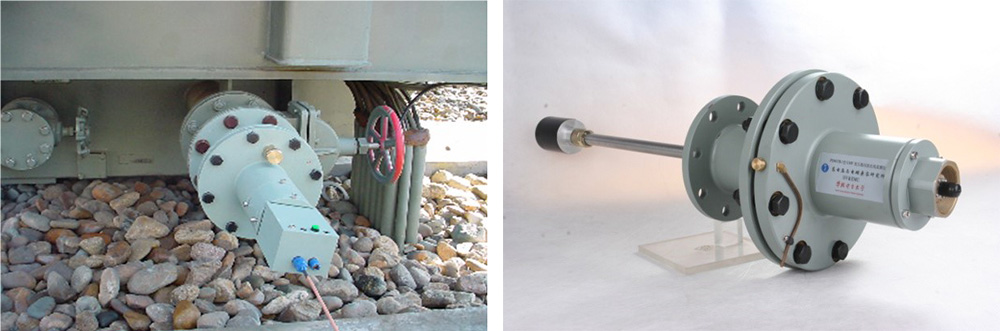

◆ 现场安装图
