JPSP501变压器油色谱在线监测系统采用气相色谱法原理，对变压器油中溶解气体进行多组份定量在线监测与故障诊断。该系统由色谱数据采集器、数据处理服务器、嵌入式软件、服务器软件、客户端软件等部分组成，能够自动高精度地定量分析变压器油中溶解的故障特征气体，可实现故障自动诊断和报警，可分析故障发展趋势，具有网络化远程监测与故障诊断功能。

该系统主要应用于电网公司、发电公司、以及电力大用户（包括冶金、石化、铁路等大型工矿企业）的110kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备的在线监测与故障诊断。

◆ 技术特点及优势

★ 检测灵敏度高，对油中溶解C2H2最小检测限可达0.1ppm。

★ 独创的真空无限量脱气技术，可测量变压器油中任何微量气体含量。

★ 油泵循环取油方式，不排油、不污染油、脱气速度快。

★ 能检测出变压器油中H2、CO、CO2、CH4、C2H2、C2H4、C2H6 等七种以上的气体及微水含量，并能在后机实时显示谱图, 谱图等原始数据对用户完全开放。

★ 系统具备装置自检功能，当发生装置故障时进行亮灯提示，并在后台机显示。钢瓶压力不足时，装置能通过手机及时报警，提示相关人员进行处理。

★ 系统具备二级气体阀值报警及增长率报警功能，报警浓度和增长率可任意设定。

★ 配有判断潜伏性故障的专家系统，最新的油色谱故障诊断技术采用了IEC60599 标准以及改良的模糊三比值法、大卫三角形、立方图示法等多种方法，用户可任意选择。

★ 每次系统监测结果以短信方式及时传给相关人员手机上（可选），无需专人到后台查看数据，实现真正无人值守。

★ 具有历史数据趋势图查询、报表格式显示和打印功能，方便纵向比较监测数据，从而分析变压器运行情况和故障发展趋势。

★ 支持TCP/IP网络协议，可直接与用户的MIS系统连接，具备web远程数据浏览功能。

★ 支持多种通讯组网方式，与各大厂家变电站综自系统或调度系统通讯兼容。

★ 装置支持IEC61850 协议，可构建变压器智能组件。

◆ 检测指标（其中9、10 项为选配功能）

◆ 技术参数

• 电    源：220V 50Hz交流电源（5A以上）

• 钢瓶载气：高纯空气99.999%，可在当地配置

• 载气更换：三年左右(按每天监测一次计算)

• 脱气模块寿命：八年以上

• 油气平衡时间：10分钟

• 分析周期：最短1小时，可任意设定

• 标定周期：大于2年

• 色谱柱寿命：采用定期自活化技术，使用寿命大于8年

• 检测器寿命：八年以上

• 数据存储周期：20年

• 工作环境温度：变压器油温度范围：15℃～80℃

工作环境温度范围：－40℃～＋70℃

• 工作相对湿度：5％～95％，无冷凝

• 软件安装：Win2000/XP平台上运行

• 面板指示：箱体内面板上有两色指示灯

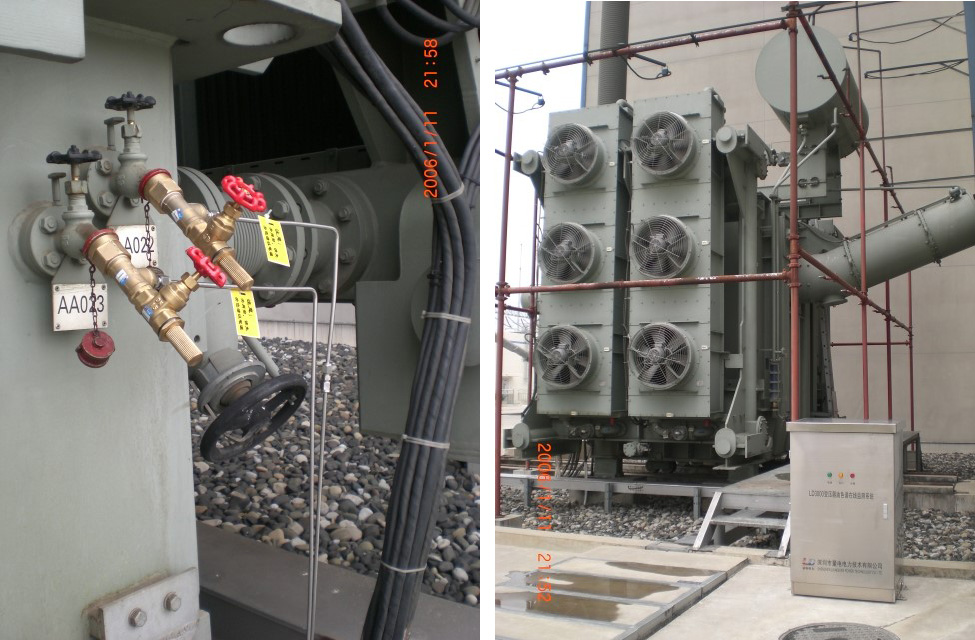

◆ 现场安装图
