JPBLQ6000 避雷器在线监测系统
JPBLQ6000避雷器在线监测系统可对变电站内的变压器、互感器、耦合电容器、金属氧化物避雷器、套管等设备实施状态参量的在线监测和诊断。
1.传感器模块
为准确测量现场的数据，穿芯式有源零磁通传感器。该互感器经过多年现场测量运行，具有极好的测量性能，精度高，线性度好。
2.就地模块
就地模块通过高精度的AD 采集传感器输出的信号，通过高精度的数字信号处理算法，就地将模拟信号转换成数字信号，并通过工业级现场总线CANbus 将数据传输至中央工控机。
3.中央控制主机
对全站的监测单元进行测量的同步控制、通信管理、数据采集、参数设置、数据查询显示、关联相关数据，并将相关数据上传到主站服务器，是连接就地测量单元与主机后台的中间枢纽。
4.监测诊断系统
含数据采集、分析诊断、WEB 浏览、通信远传等软件，可以对高压设备的状态信息进行相关的诊断分析，并通过图形曲线等方式显示，利用智能的决策诊断技术对采集回的现场数据进行分析和综合判断，为状态检修提供决策支持。
◆ 技术特点及优势：
• 穿芯式有源零磁通传感器
• 数字化、无瓶颈的同步响应系统
• 分散、就地数字化测量原理，区别于过去集中式表计测量
• 人性化设计理念
• 兼容 IEC61850通信规约
• 国内独创避雷器雷击计数功能
• 高标准的电磁兼容性能
◆ 系统参数
序号 | 参 数 名 称 | 单位 | 标准参数值 | 投标人保证值 | |
1 | 传感器类型 | 穿芯式有源零磁通传感器 | 穿芯式有源零磁通传感器 | ||
2 | 泄漏电流 | 测量范围 | mA | 0.1～650 | 0.1～650 |
分辨率 | μA | 10 | 10 | ||
测量误差 | ±1%或±10μA | ±1%或±10μA | |||
3 | 阻性电流 | 测量范围 | mA | 0.01～650 | 0.01～650 |
分辨率 | μA | 10 | 10 | ||
测量误差 | ±1%或±10μA | ±1%或±10μA | |||
4 | 母线电压 | 测量范围 | kV | 35～1000 | 35～1000 |
测量误差 | % | ±0.5 | ±0.5 | ||
5 | 系统频率 | 测量范围 | Hz | 46～60 | 46～60 |
测量误差 | Hz | ±0.01 | ±0.01 | ||
6 | 谐波电压 | 测量范围 | 次 | 3、5、7、9 | 3、5、7、9 |
测量误差 | % | ±2 | ±2 | ||
7 | 环境温度 | 测量范围 | ℃ | －30～80 | －30～80 |
测量误差 | ℃ | ±0.5 | ±0.5 | ||
8 | 温度湿度 | 测量范围 | % | 0～100 | 0～100 |
测量误差 | % | ±3 | ±3 | ||
9 | 采样周期 | min | ≤5 | ≤5 | |
10 | 显示内容 | 状态数据（泄漏电流、阻性电流） | 状态数据（泄漏电流、阻性电流） | ||
历史数据表格 | 历史数据表格 | ||||
数据趋势分析 | 数据趋势分析 | ||||
11 | 系统设计使用寿命 | 年 | 超过8年 | 超过8年 | |
◆ 安装及接线示意图

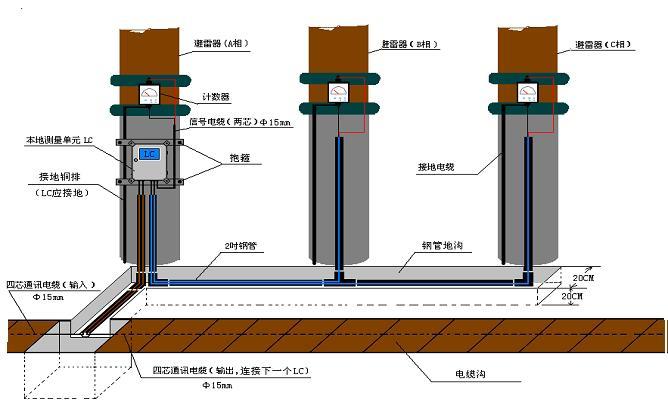

监测避雷器（MOA）时本地测量单元LC的安装及接线示意图
