系统包括无线温、湿度传感器、GPRS模块、数据传输基站等。无线温、湿度传感器实时采集柜内各接点温度和环境温、湿度，当温湿度值超过设置的报警阀值时，监测系统主机实时报警，并通过基站发送监测信息至管理人员和监控中心。

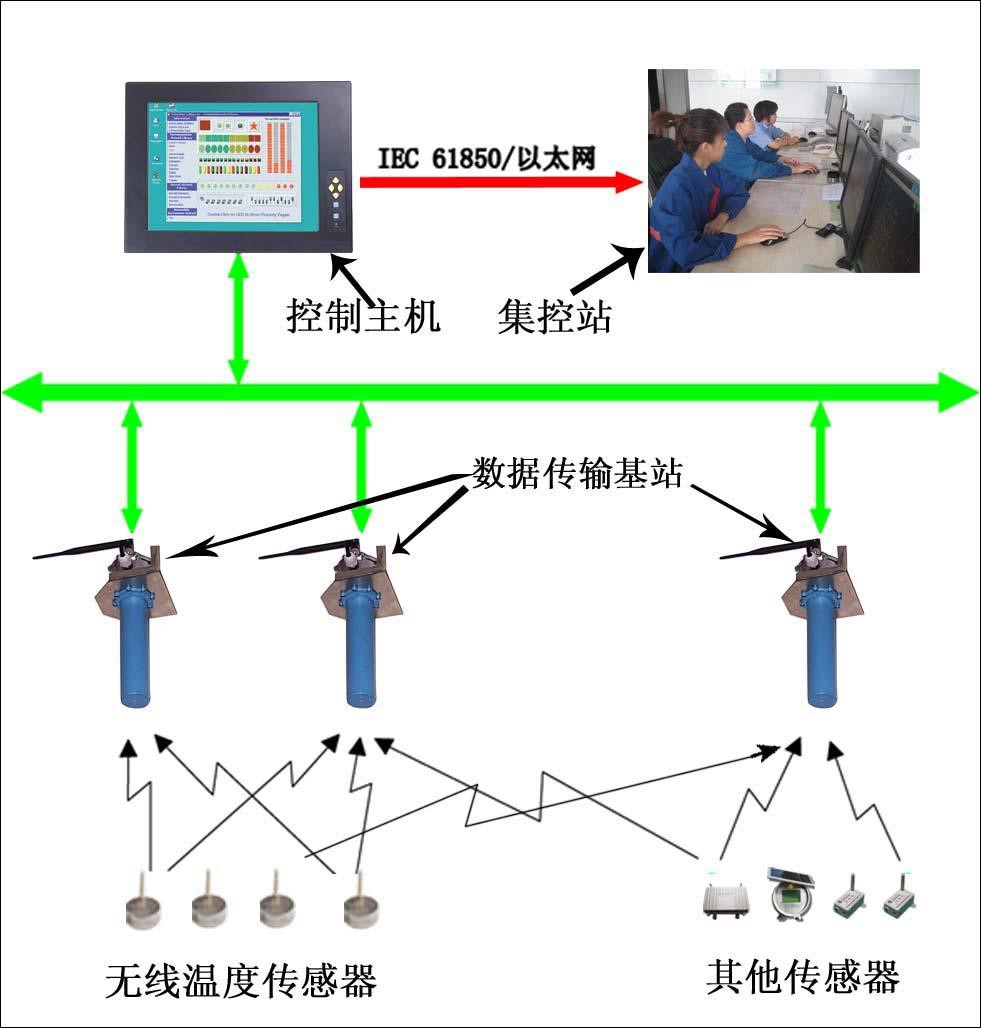

◆ 系统图

◆ 功能特点

（1）最小的外形尺寸：过大的尺寸会导致高压尖端放电和绝缘间距紧张等问题，传感器超小的IP68封装，微小外形尺寸（Ф31mm*12mm）充分满足电力系统复杂环境应用；

（2）超长电池寿命：超低功耗技术实现电力系统在2个检修周期（2×3年）内无需更换电池的特殊要求；

（3）高容量：每个数据传输基站可管理多达65536个传感器；

（4）低成本：每个传感器的成本非常低，可大面积部署，大批量部署时其成本仅是红外线测温系统的10％。

◆ 技术参数

    （1）无线通讯频率：2.4GHz；

    （2）无线温度传感器测量精度：±1℃；

    （3）温度测量范围：－55℃～＋150℃；

    （4）无线温度传感器功耗：平均功耗<3uA（3V）；

    （5）无线温度传感器电池寿命：≥10年；

    （6）温度测量周期：4秒（超温）、16秒（告警）、30秒（正常）；

    （7）无线温度传感器通讯距离：＞300米（2.4GHz、开阔地）；

    （8）数据传输基站可管理传感器数量：65536个；

    （9）系统可容纳传感器数量：无限制；

    （10）可靠性：MTBF>50000小时，MTTR<0.5小时；

    （11）防护等级：IP68；

◆ 应用介绍

A．高压开关柜母牌接头、刀闸开关触头、电缆接头温度直接在线测量；

B．高压电容器、电抗器温度直接在线测量；

C．所用电配变、电缆沟温度在线监视。

（传感器安装在消弧线圈）                          （传感器安装在开关柜）

无线温度传感器定时测量被监测点的运行温度，环境温度传感器也会自动测量环境温度，这些温度数据通过2.4GHz无线信道传输到基站，基站会保存、记录这些数据。

主机会定时通过RS-485总线轮询各基站，各基站将收到的温度数据传输到主机，主机将接收到的温度数据进行处理并保存。

主机通过比较设备与环境的相对温升、室内与室外大气的相对温升，分析可能的过热情况，提前发出预警信号，提醒管理人员进行处理。主机与集控站可以通过以太网方式进行通讯，或采用自定义温度模型按IEC-61850或104标准协议与主机通讯，也可以通过继电器给公用测控屏提供报警信号。
